EC800-AL Fanless Palm-Sized System with Apollo Lake Processor

Fanless palm-sized embedded system that supports triple independent displays, 4 USB, 2 COM, 2 LAN, and more.

  • Intel Atom® Processor E3900 Series
  • 1 VGA/DVI-D + 2 DP/HDMI, Triple Independent Display
  • 9~36V Power Input and -40 to 70°C Operating Temp
  • 2 Intel GbE, 2 COM, 4 USB, 1 Mini PCIe, 2 M.2 and more
Expected lead time 4-6 weeks.
$ 515 USD

CONFIGURE

Available on backorder

    • (+ 0 $ )
    • (+ 0 $ )
    • (+ 0 $ )
    • (+ 0 $ )
    • (+ 0 $ )

SPECIFICATIONS

161mm x 35.1mm x 108.2mm

Intel Atom® Processor E3900 Series, BGA 1296:
Intel Atom® x7-E3950 Processor, Quad Core, 2M Cache, 1.6GHz (2.0GHz), 12W
Intel Atom® x5-E3940 Processor, Quad Core, 2M Cache, 1.6GHz (1.8GHz), 9W
Intel Atom® x5-E3930 Processor, Dual Core, 2M Cache, 1.3GHz (1.8GHz), 6W
Intel® Pentium® Processor N4200, Quad Core, 2M Cache, 1.1GHz (2.5GHz), 6W

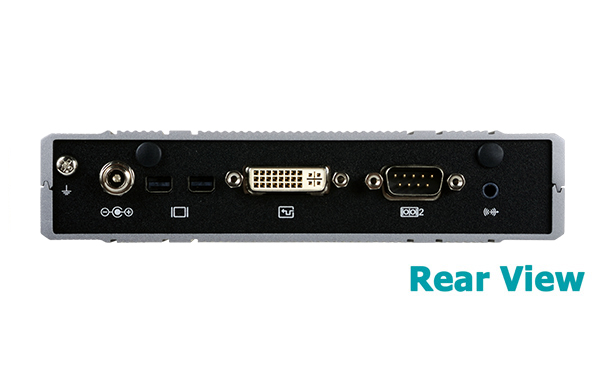

1 x VGA/DVI-D
2 x Mini-DP/Micro-HDMI
VGA: resolution up to 1920x1200 @ 60Hz
DVI-D: resolution up to 1920x1200 @ 60Hz
DP: resolution up to 4096x2160 @ 60Hz
HDMI: resolution up to 3840x2160 @ 30Hz

LPDDR4

2GB/4GB

DDR4 12400MHz

2 x Intel® I210AT PCIe (10/100/1000Mbps)

1 x RS-232/422/485 (DB-9) (8-bit DIO available upon request)
1 x VGA/DVI-D
2 x Mini-DP/Micro-HDMI
1 x Line-out
2 x Wi-Fi Module Antenna Hole

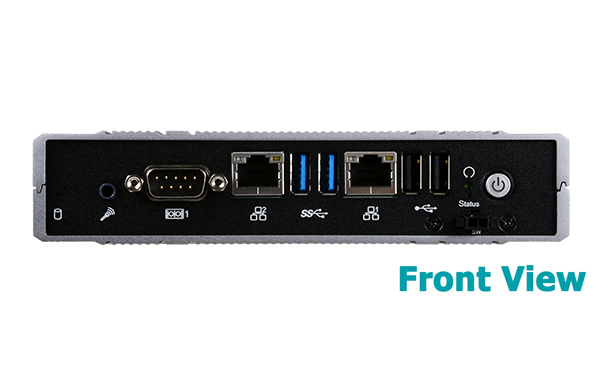

2 x GbE (RJ-45)
1 x RS-232/422/485 (DB-9)
2 x USB 3.0 (type A)
2 x USB 2.0 (type A)

1 x Full-size Mini PCIe (PCIe/USB/SATA)
1 x M.2 (2242 B Key) (PCIe/USB/SATA)

1 x Full-size Mini PCIe (PCIe/USB/SATA)
1 x M.2 (2242 B Key) (PCIe/USB/SATA)
1 x M.2 (2230 E Key) (PCIe/USB)

DC Jack : Wide Range 9~36V

E3950, N4200: -20 to 60°C (standard), -40 to 60°C (wide-temp)
E3940, E3930: -20 to 60°C (standard), -40 to 70°C (wide-temp) With 0.4m/s Air Flow

-40 to 85°C

Operating: 3G, 11msNon-Operating: 5G, 11ms

Operating: Random 5~500Hz, IEC68-2-64 (3G)Non-Operating: Sine 10~500Hz, IEC68-2-6 (3G)

Windows 10 IoT (64-bit)
Ubuntu 16.04 64-bit (Intel graphic driver available)
Linux Yocto Project (64-bit)
